ABBA直線導軌BRX系列 BRX25BL
![]()

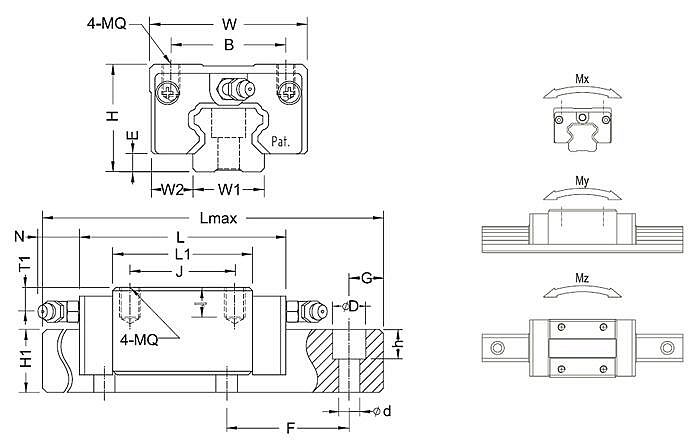

█ 優勢特點 BRX25BL為自潤系列導軌,組合高度為30mm,安裝孔尺寸為35*50,ABBA直線導軌標準配備之端面密封片設計,可有效構成密閉防塵,提高產品壽命,并減低潤滑液損耗,確保長時間潤滑效果。特殊設計之密封唇,能兼顧低摩擦力,不影響運行順暢度。
1、一端固定——另一端支承 ABBA直線導軌BRX25BL一端固定,另一端支承。固定端同時承受軸向力和徑向力;支承端只承受徑向力,而且能作微量的軸向浮動,可以減少或避免因導軌自重而出現的彎曲,同時導軌熱變形可以自由的向一端伸長。這種結構使用最廣泛,目前國內中小型數控車床、立式加工中心等均采用這種結構。 2、一端固定——一端自由 ABBA直線導軌BRX25BL一端固定,另一端自由。固定端軸承同時承受軸向力和徑向力,這種支承方式用于行程小的短導軌或者用于全閉環的機床,因為這種結構的機械定位精度是最不可靠的,特別是對于長徑比大的導軌(直線導軌相對細長),熱變性是很明顯的,1.5m長的導軌在冷、熱的不同環境下變化0.05~0.10mm是很正常的。但是由于他的結構簡單,安裝調試方便,許多高精度機床仍然采用這種結構,但是必須加裝光柵,采用全閉環反饋。 3、兩端固定 ABBA直線導軌BRX25BL兩端均固定。固定端軸承都可以同時承受軸向力,這種支承方式,可以對ABBA導軌施加適當的預緊力,提高導軌支承剛度,可以部分補償導軌的熱變形。 對于大型機床、重型機床以及高精度鏜銑床常采用此種方案。但是,這種導軌的調整比較繁瑣,如果兩端的預緊力過大,將會導致導軌最終的行程比設計行程要長,螺距也要比設計螺距大。如果兩端鎖母的預緊力不夠,會導致相反的結果,并容易引起機床震動,精度降低。所以,這類導軌在拆裝時一定要按照原廠商說明書調整,或借助儀器(雙頻激光測量儀)調整。 |
