█　產品概述

RGH22緊湊型讀數頭可靠性高、運行速度快，具有開放的非接觸式性能，而柵尺具有優異的防塵、防劃痕和防油污能力。RGH22還采用雷尼紹的內置讀數頭安裝LED指示燈，不僅簡化了安裝過程，同時還能監測運行期間的信號狀態。

RGS20是一款由薄型柔性鋼帶制成的帶狀柵尺，柵距為20 μm，鋼帶經過鍍金具有更高的反射率和耐腐蝕性�？梢允褂帽趁孀詭У牟桓赡z將其安裝到金屬、陶瓷和合成材料等大多數工程材料上。RGS20可用柵尺端壓塊固定到基體上，并與基體的熱膨脹系數保持一致。柵尺成卷供貨，用戶可根據需要任意裁剪，可滿足長達50 m的軸長需要。

█　特點

• 讀數頭尺寸：44 x 27 x 16 mm

• 分辨率達50 nm

• 速度達10 m/s

• 模擬或數字輸出

• 低電子細分誤差 (SDE)：通常為±0.15 μm

█　優點

• 經驗證的可靠性

• 直接從讀數頭實現數字RS422輸出

• 行程限位開關雙端

• 柵尺長度可達50 m（僅限大于50 m的特殊訂單）

• 柵尺長度靈活，可按需裁剪

█　選擇這種光柵系統的理由

• 可靠性

配有RGS20柵尺的RGH22讀數頭是一款堅固耐用且成熟可靠的光柵系統，其擁有成本較低。

• 雙限位感應

RGH22讀數頭標配單限位或雙限位感應功能。這種配置可提供軸兩端各自的限位信號。重復性參考或基準零位也屬于標準配置。

• 直接輸出

RGH22直接從讀數頭輸出分辨率從5 μm至50 nm的RS422數字信號，無需使用其他接口。

• 長度長

RGS20鋼帶柵尺有多種長度可供選擇，最長可達50 m（如需更長的柵尺，請聯系我們）。

█　接口選項

REE接口

• 只能與RGH22 A和B型號結合使用。

• REE可接受工業標準1 Vpp模擬信號，可經過細分并以數字RS422分辨率輸出。

• REE采用自動增益控制 (AGC) 和獨特的自調節電路，與讀數頭的光學濾波系統相結合，可確保優異的信號完整性，并通過一體化數字讀數頭減少周期誤差。

• 詳情請參見REE規格手冊。

█　技術規格

請參閱規格手冊，了解詳細信息。

█　工作原理

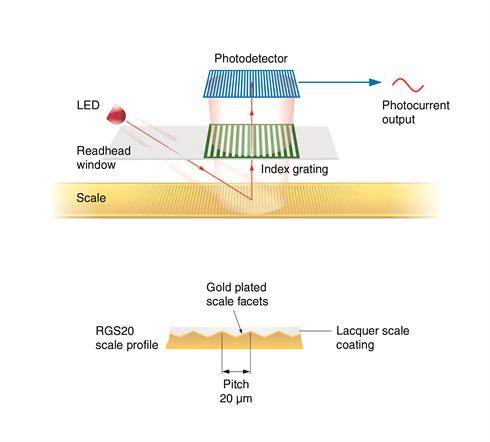

在讀數頭中，紅外發光二級管發出的光以一定角度照射到柵尺刻線上，然后直接反射到透明的指示光柵上并透射過去。

這樣就在讀數頭的光電探測器平面上產生了正弦干涉條紋。該光學系統采用對很多柵尺刻線進行均分的技術，有效濾掉了與柵尺刻劃周期不匹配的信號。即使在柵尺受到污染或輕微損壞的情況下，也能確保信號的穩定性。

獨特的光學設計確保了很小的短周期誤差，電子細分誤差 (SDE) 通常小于±0.15 μm。要降低SDE和提高信號穩定性，可將RGH22的模擬型號連接至REE接口，這些接口在任何工作速度下都能提供自動增益控制 (AGC) 和自動偏置控制 (AOC) 功能。

RGH22讀數頭配有LED安裝指示燈，一旦完成正確安裝，綠燈就會亮起。

該讀數頭具有參考零位和雙限位。參考零位提供可重復的起始位置或零點，而限位開關則指示行程的終點。
